几种桥梁检测车的具体介绍

1、折叠臂式桥梁检测车

       折叠臂式桥梁检测车也称为吊篮式桥梁检测车，它的折叠臂结构具有多个自由度具有很大的灵敏性，能习惯多种不同结构桥梁的检测工作，检测时能够跨过人行横道以及桥梁护栏等，此外在桥面以上能够完成路灯替换等任务能够代替高空工作车的某些功能，抵达一机多用的意图。在釆用汽车底盘时一般在左右两边加装支腿避免臂架彻底展开时车辆产生倾覆，支腿下部是滚轮，可使车辆在行进状态下进行工作。桥检车左右支腿收放动作由单独的操纵装置操控完成，不同等级的桥梁一般具有不同的结构构造，人行道、边道宽度和护栏高度等都不尽相同，在进行桥梁检修工作时需要根据桥梁结构形式和道路交通状况灵敏调理支腿的伸出长度和伸出距离，使整车处在工作位置，并且避免对桥面交通形成影响。

       折叠臂式桥梁检测车缺陷为：检测为不接连工作，检测完某一位置时要对臂架进行调理才干抵达下一检测位置，工作渠道是装置在第三节弹性臂前端的吊篮，一般承载分量在200～300kg。别的，在检测或修理过程中，人员不能自由移动，只要将吊篮收回到初始位置后才干完成，并且在检测或修理的过程中，工作面积比较小，若需要大面积工作，需要经过工作臂的弹性或升降来移动吊篮，工作功率比较低。

折叠臂式桥梁检测车优点为：结构小巧，整车质量小，工作灵敏，相对来说不受桥梁结构的影响。根据其结构特色，能够降落检测桥下，也能够升起对桥梁的上部结构进行检测。操作方法有有线操作和无线操作两种，整车灵敏便利，根据工作的方法不同，还能够当作高空工作车进行运用。

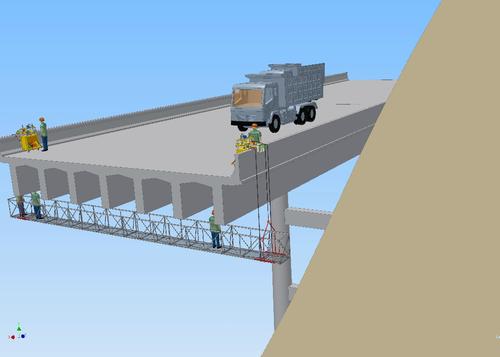

2、桁架式桥梁检测车

       桁架式桥梁检测车支臂选用桁架结构，主臂以剪叉式举升组织为主，垂直普和弹性臂选用的桁架结构中设有人员通道，弹性臂即为工作渠道，工作人员能够在弹性臂内部行走，从而检测功率较高，因选用桁架结构而具有较强的承载能力，整机结构巨大、价格昂贵，但因其检测功率高、操作简略而被广泛运用。桁架式桥梁检测车。

       桁架式桥梁检测车优缺陷剖析：在竖直桁架内部设置有扶梯，所以工作人员能够在桥面以上操控整车桁架结构的展开，并且在桥梁检测过程中工作人员能够自由返回桥面，便利工作人员在进行长时间工作时轮换休息或者替换东西、仪器。因为桁架式桥梁检测车整车质量一般在数十吨以上，所以工作过程中风力载荷对桁架结构的影响较小。桁架式弹性工作渠道允许工作人员自由走动，所以在检修桥面底部时检修功率比吊篮式工作渠道要高，但因为弹性工作渠道的展开视点大是90°，所以竖直检测规模较小，无法对桥底部进行检测。桁架式桥梁检测车结构杂乱、价格昂扬，比折叠臂式桥梁检测车要高出不少，适用于大型、特大型桥梁的检测工作，中小型桥梁的检测工作合适选用折叠臂式桥梁检测车。

       上述两种桥梁检测车现有的车体较大，检测工作进行时至少占用2个车道，对交通的影响非常大。由此可见，经过传统的桥梁检测车进行检测工作时，有费用高、功率低、影响交通等不足，因而，装置在桥梁上的专用桥梁检测车是未来桥检车的发展方向。

3、式桥梁查看车式桥梁查看车就是装置在桥梁上的查看车，大多用于特大桥梁，如大跨径斜拉桥和悬索桥。这种桥检车通常由以下部分组成：

       （1）查看桁架梁（查看小车车体）：桁架梁跨过主梁横向全宽，供给查看人员通行、工作的渠道；

       （2）桁架梁悬挂体系（门架）：悬挂体系将桁架梁连接、附着在主梁上；

       （3）桁架梁驱动及制动体系：供给桁架梁沿桥纵向移动的动力；

       （4）轨道体系：型钢或轨钢，固定于主梁顶或底面，承载、导向桁架梁。

       （5）电气及操控体系：供给桁架梁动作的动力源，确保全桥规模内，桁架来那个驱动组织能取电；

       （6）悬梯：供给查看人员从桥面检修通道上下至查看桁架梁的通道。

       现在式桥梁查看车在应用中有如下问题：桁架梁绝大多数为横向一道整梁结构，无法跨过桥梁塔、墩，只能每跨设置至少一套查看体系，运用频率小，稍显糟蹋；并且，需要在桥梁底部装置通长的工字钢轨道，既费时吃力又成本较高。
